家电行业解决方案
提供家电全生命周期的方案设计、系统集成等解决方案。
概述

家用电器主要指在家庭及类似场所中使用的各种电气和电子器具,是我国国民经济重要的支柱性产业,行业发展历程中得到了国家政策的全方位支持,涉及彩电、白电、厨卫、小家电产品等品类,已成为现代家庭生活的必需品。目前家电行业整体营收规模庞大,小家电行业市场规模巨大。空调、洗衣机、电冰箱和各种小家电,已经成为生活的必需品,随着消费升级和科技的发展,人们对家电的需求增加,家电的种类也在千变万化。中国的家电行业营收规模早已超过万亿,目前已进入成熟期。但行业仍然有发展空间,以后是创新、产业整合是主流,未来家电的需求主要是产品更新换代和消费升级,高端化是整个家电大行业的发展趋势,将面临诸多挑战。

挑战

家电需求呈现高端化、时尚化、个性化特征,中高端消费人群不断扩大。《中国制造2025》规划开启了中国工业4.0时代,家电行业作为工业4.0的重要部分,将会迎来新的挑战,产品使用情况更加复杂多变,多种电-热-力等耦合场景将越来越多,同时把随着5G技术的提升,家电产品升级将使其对应的芯片和PCB集成更度,EMI、EMC等电学问题将更加凸显。

方案
  • 硬件电路设计软件:Altium
  • 嵌入式开发软件:ARM
  • 工程仿真软件:ANSYS
  • 代码测试软件:QA-Systems
优势
  • 上述解决方案都是经过行业多年验证的最优解决方案,能够保证产品在提高开发效率,稳定产品质量,节省产品不必要的消l 针对家电行业的研发端的各类需求,亿道电子提供了涵盖硬件和软件领域的全方位解决方案,同时包含了硬件设计、仿真、嵌入式开发等多个方向。
  • 亿道电子提供了全面的软硬件一体化开发解决方案,以及相关的技术服务。
  • 从概念原型开发到PCB设计再到设计性能仿真和验证,全方位涵盖了硬件阶段所需要解决的问题;嵌入式开发包括了代码编译、代码测试、界面开发等全流程的嵌入式开发工作。
  • 根据多年经验和大量客户服务提炼的行业最佳实践和解决方案,可在操作培训、技术支持、流程优化等领域全方位支持客户的数字化转型。
  • 公司代理全系列的相关设计软件,能够提供全面而系统的的解决方案,能够综合各方面的因素和考量,得出综合性能最优的方案。

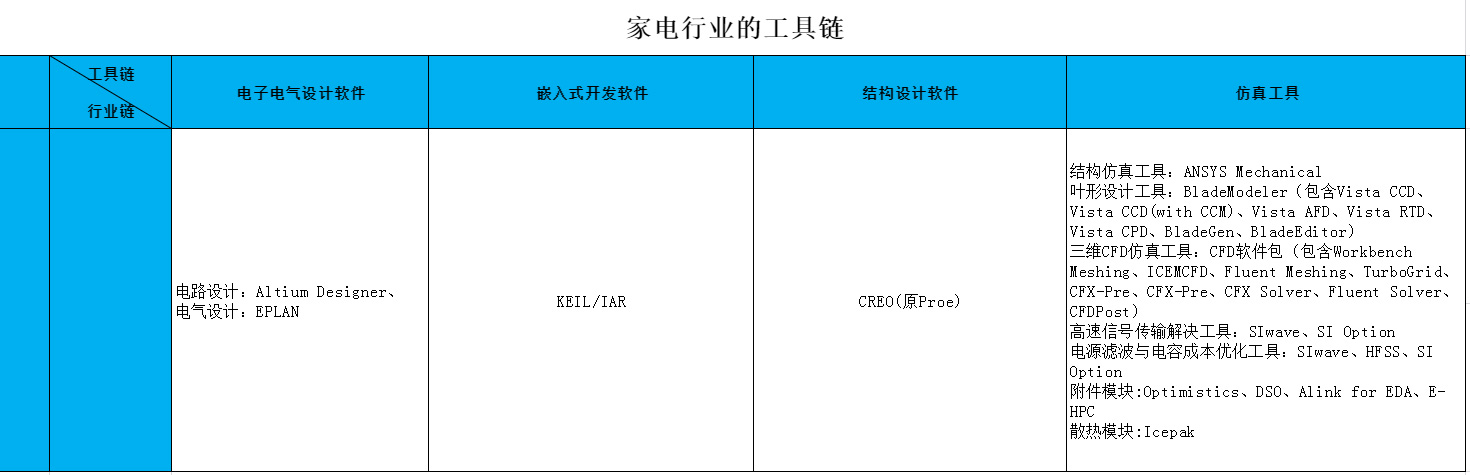

工具链

压缩系统设计

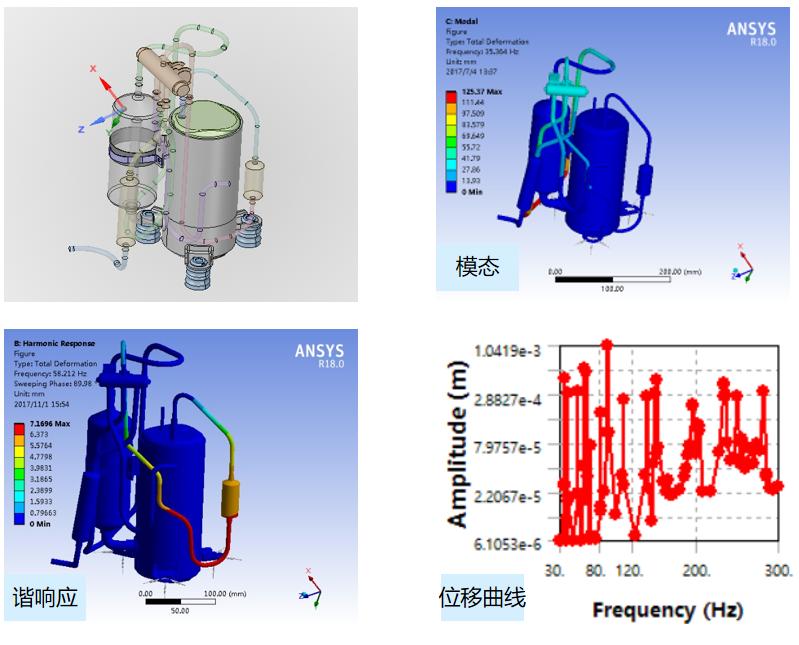

· 压缩机配管系统模态及谐响应分析 以压缩机配管系统为研究对象,研究压缩机配管系统的固有频率和振型,以及变频工作过程中配管系统各弯角处的振幅、加速度和应力。

· 压缩机曲轴润滑系统流场分析 以压缩机曲轴润滑系统为研究对象,使用软件ANSYS Fluent,分析了压缩机曲轴润滑系统内的流场结果,如流速云图、流速轨迹线图、出口流量等。

· 压缩机排气系统换热计算 以压缩机排气系统为研究对象,使用软件ANSYS Fluent,对比两种工况的压缩机排气系统的传热结果(消音包与缸体是否为一体),如温度分布云图、表面热流率等。

压缩机配管系统模态及谐响应分析

压缩机曲轴润滑系统流场分析

压缩机排气系统换热计算

家电散流分析

· 烤箱均匀性仿真计算 以烤箱为研究对象,通过ANSYS ICEPAK对烤箱内部的温度场进行仿真,考虑热传导、热对流和热辐射的综合影响,得到整个烤箱内部的温度场及速度场分布。指出添加折流板以增加热辐射效果,保证烤箱内部的温度均匀性。

· 吸油烟机流场仿真 以吸油烟机为研究对象,通过SRF可进行风扇等旋转机械的仿真,得到风速及风量等参数,同时可采用ANSYS Fluent气动声学模块,利用FW-H变式Gutin方法得到声场数据,满足油烟机的风量和噪声的设计要求,缩短将近一半的研发周期。

· 热水器设备传热过程优化 以热水器为研究对象,使用软件ANSYS Fluent,分析了燃烧室内燃烧的温度场分布,同时对散热片进行了高度和宽度的结构优化,得到了最佳散热片尺寸。

烤箱温度均匀性仿真计算

吸油烟机流场仿真

热水器设备传热过程优化

家电风扇性能分析

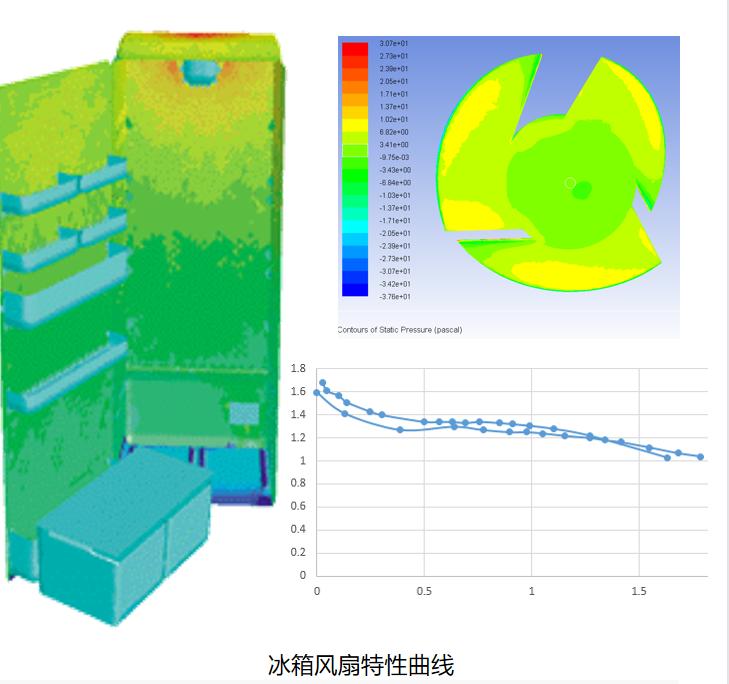

· 冰箱风扇性能分析 以冰箱为研究对象,使用软件ANSYS Fluent,分析了冰箱的温度分布情况,同时对风扇的结构及参数进行了优化分析,获得了达到冰箱温度指标的最优风扇行性能参数。

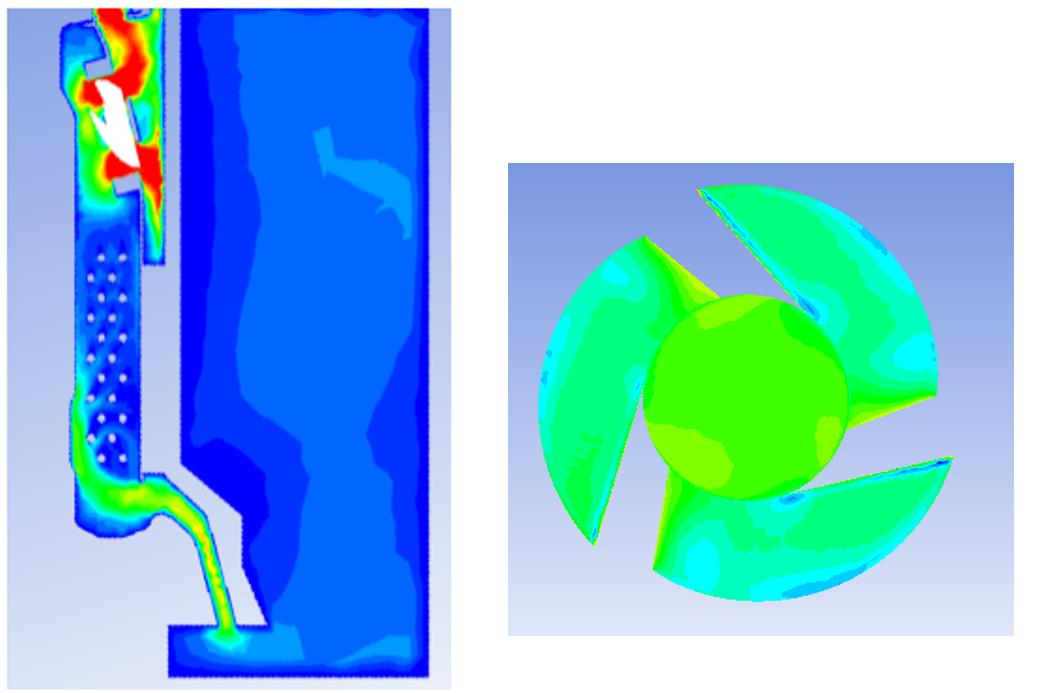

· 冰箱风扇噪声分析 以冰箱为研究对象,使用软件ANSYS Fluent,计算了冰箱风扇和箱内流场,并计算了风扇产生的噪声源,通过进一步分析,与实际物理现象符合。

冰箱风扇性能分析

冰箱风扇噪声分析

电路设计及嵌入式开发

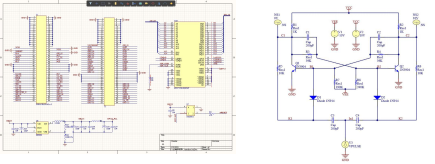

· 原理图设计 所有 PCB 设计均依赖于准确的原理图。无论是从零开始还是在现有设计上继续工作, EDA工具可以通过我们现代化的用户界面,快速直观地进行原始图绘制和输入,您也可以从 PCB 设计包中导入设计。Altium Designer 在原理图和 PCB 之间保持着双向连接,以便在整个设计过程中提供统一的接口。

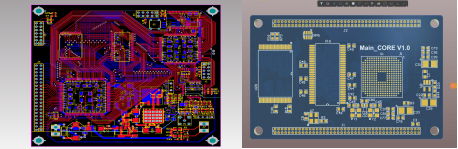

· PCB布局布线 EDA工具可以将布线设计以及各种封装的元器件有组织地固定在电路板上,并能够将这些器件的每个引脚的信号(通过焊盘)连接出来;这些特性使得密集电路板的布局变得更加容易,同时也保持了设计规则的一致性,根据这些特性可以避免连接错误、噪声、失真等。

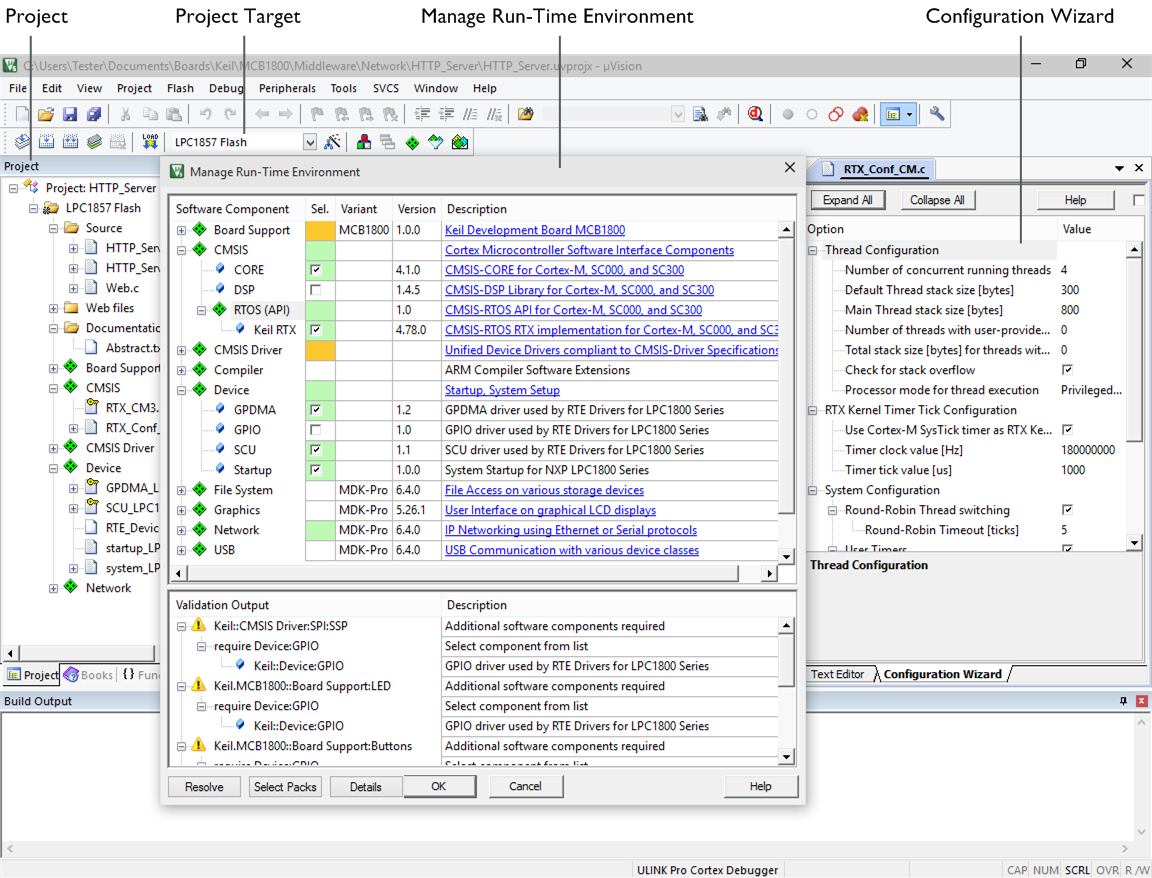

· 嵌入式编译 应用ARM编译器可以编译出更高执行效率,占用空间更少的执行目标文件。同时ARM编译器还带有友好的操作界面。

· 界面开发 使用QT开发汽车上的仪表或中控界面,用户可能通过QT丰富的类库文件来快速开发起优秀用户体验的界面,同时,QT的跨平台的特性,使用户实现“一套代码,到处部署。

原理图设计

PCB布局布线

嵌入式编译

界面开发

Altium Designer应用场景及结果展示
