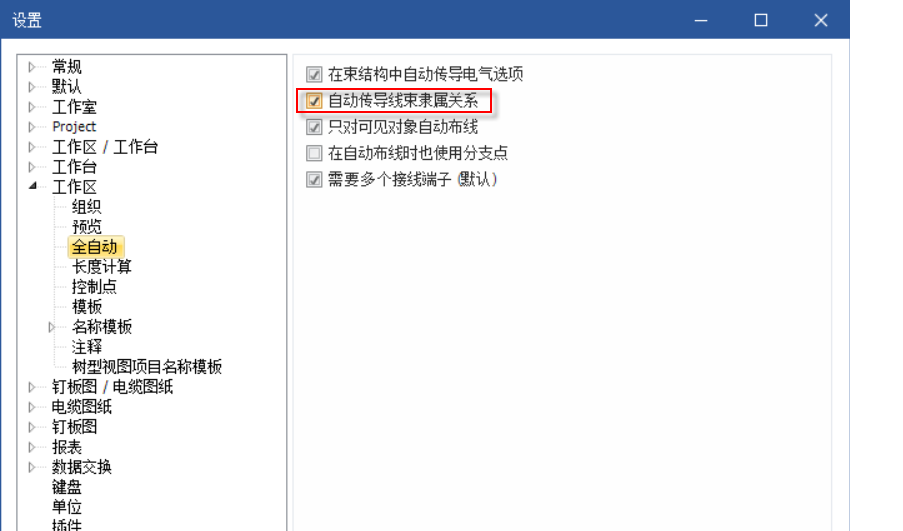

1 众所周知，Harness ProD 在分配线束时，会自动将元件与其连接的所有元件都会自动分配在同一个线束内，如下图所示。默认勾选【自动传导线束隶属关系】。

2 如下描述来自与帮助对工作区的【全自动】功能的描述。

在束结构中自动传导电气选项：在为对象指定电气选项时，此选项还将应用于连接到对象的所有元素 (如果已激活)。

自动传导线束隶属关系：在为对象指定线束时，此线束还将应用于连接到对象的所有元素 (如果已激活)。

只对可见对象自动布线：如果激活，则此选项使用自动布线命令仅对可见对象自动布线。

在自动布线时也使用分支点：使用自动布线命令时，对象将在最短距离内进行布线，不仅通过端点，还通过共享点等。

需要多个接线端子 (默认)：如果多根导线连接到一个管脚，则此复选框应用于库的管脚以及快速原型连接器和分线器。

如果激活了该复选框并且设置了自动放置附加零件选项或者在导线端手动放置了接线端子，则相同接线端子将添加到与此管脚连接的每个导线端。接线端子随后将在物料清单报表中具有数量 "1"。

如果停用，则一个接线端子会添加到与管脚连接的每个导线端，并且物料清单中的数量会相应加总。如果更换了连接器 / 分线器，则会考虑此设置，而不会考虑现有连接器或分线器的状态。

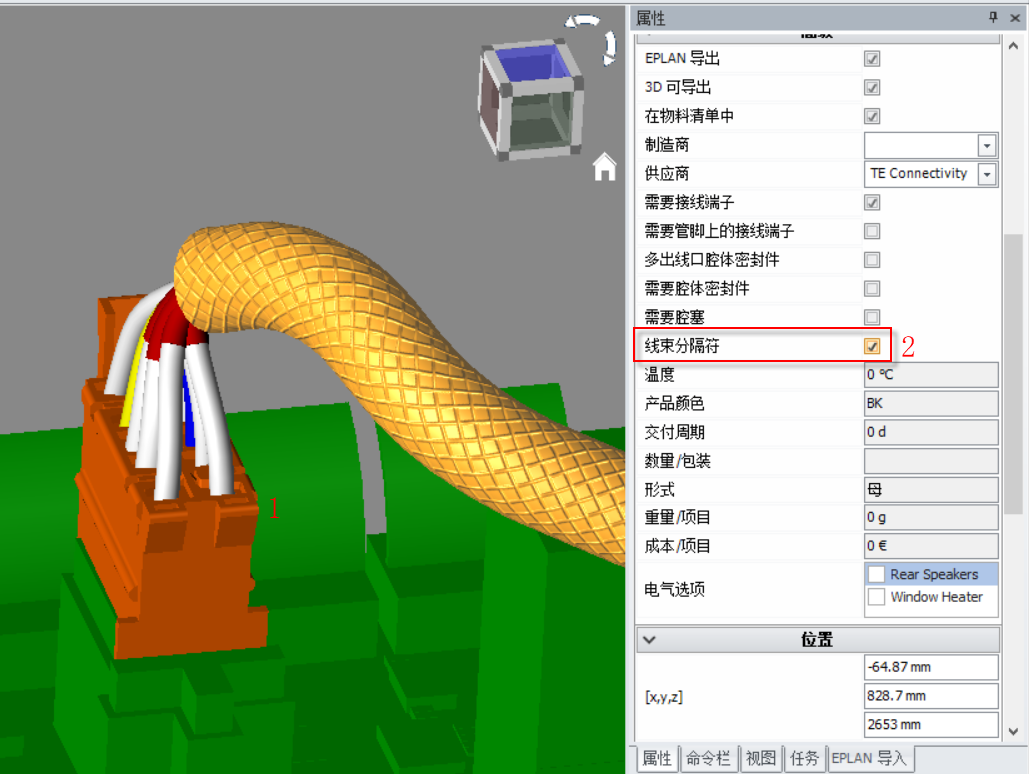

3 在日常设计中，建议勾选【自动传导线束隶属关系】，但在特殊情况下，需要将一个连接物拆分成两个或多个线束单元的特殊情况下，建议在连接物的属性中勾选【线束分隔符】，即使在勾选【自动传导线束隶属关系】情况，传导的线束隶属关系会在此连接物中断传导，如下图。

（文章来源公众号：EPLAN易盼软件）

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
