PCB设计改进

支持助焊层输出中的变量

如果您的设计包括带有“不装配”元件的变量，这些元件的焊盘上不再有助焊层。所有助焊层输出类型均已更新以支持此功能。

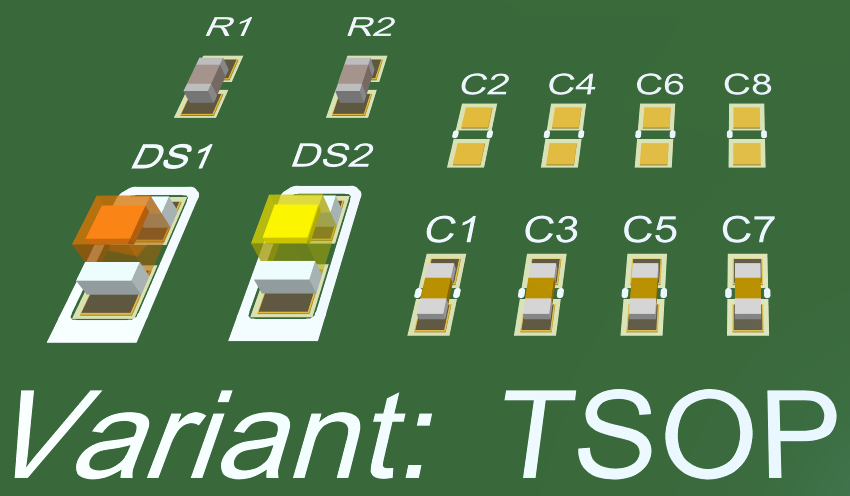

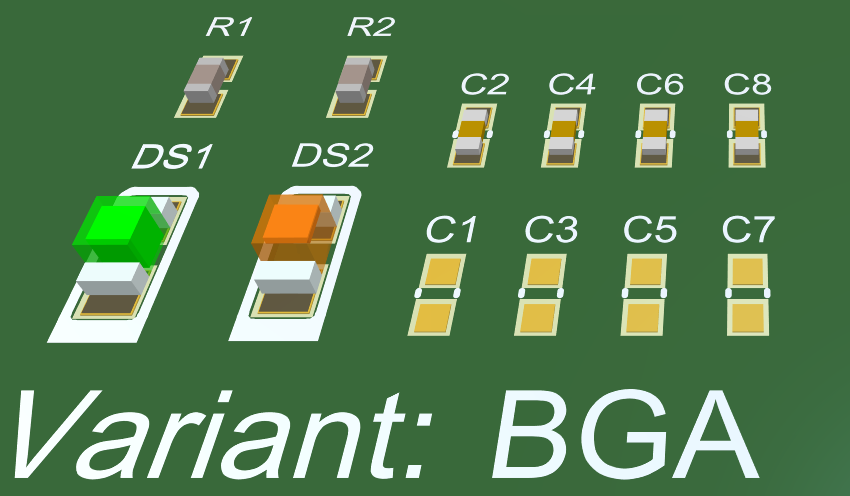

助焊层（深灰色）会自动排除不装配元件

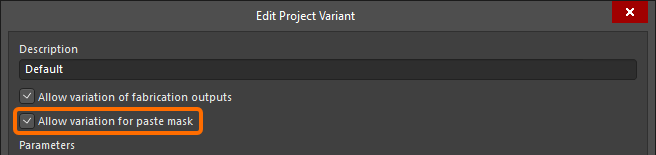

在Edit Project Variant对话框中使用新的Allow variation for paste mask选项，启用/禁用配置中变量的助焊层输出。

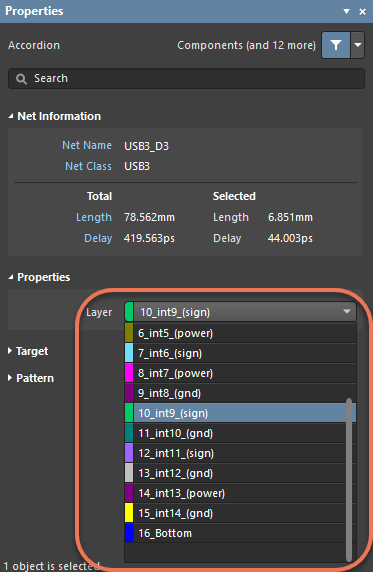

能够更改调谐对象层属性

您现在可以在Properties属性面板使用Properties区域中的新Layer下拉菜单来更改调谐对象的层（手风琴“Accordion”、长号“Trombone”和锯齿“Sawtooth”型），如以下手风琴“Accordion”对象的示例所示。

数据管理改进

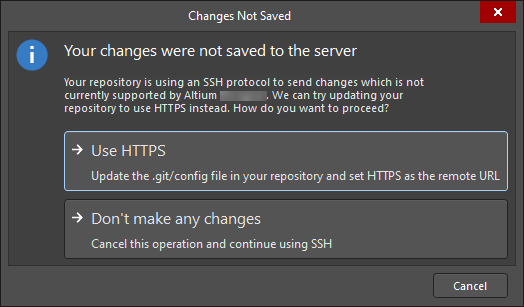

SSH到HTTPS中央存储库连接

当将更改推送到外部GIT VCS下的项目，或使此类项目在线可用，而其设计所在的中央存储库使用SSH协议进行连接（Altium Designer不支持）时，现在您可以选择尝试更新中央存储库，使用受支持的HTTPS连接协议（前提是中央存储库支持该协议）。

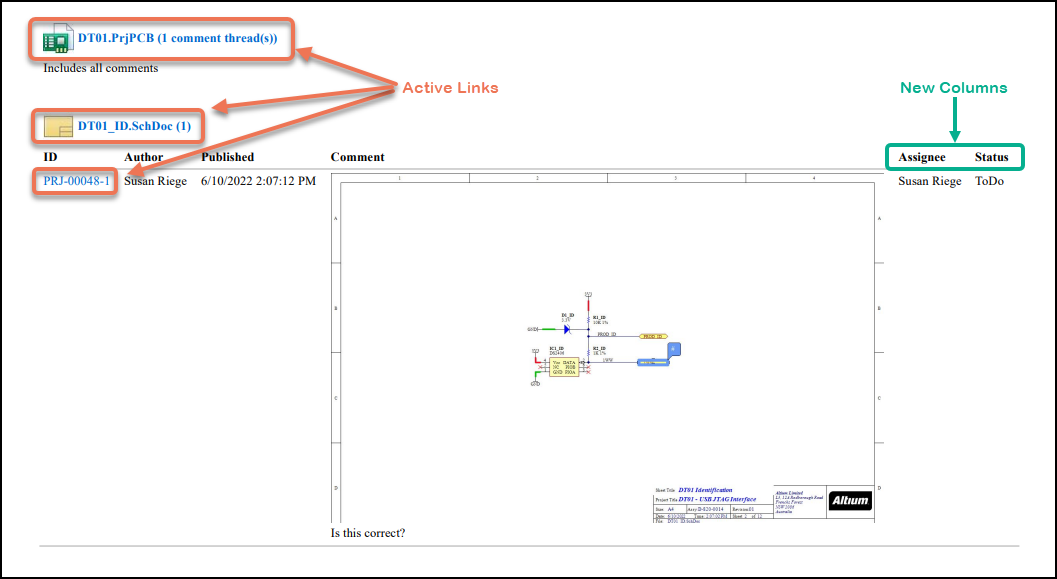

输出注释PDF增强

已对输出注释PDF报告进行了多项改进。

• 报告的方向进行了调整，提供更佳的可读性。
• 项目名称和ID以及新增的文档名称为活动链接，可点击打开Altium 365网络浏览器。
• 添加了新的Assignee和Status列，显示有关注释的更多信息。

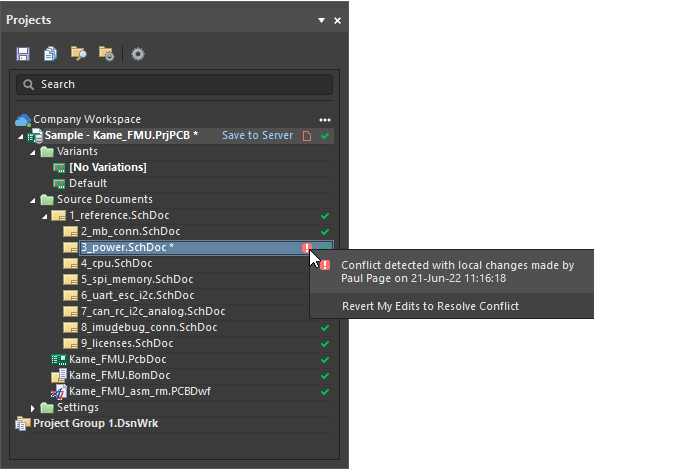

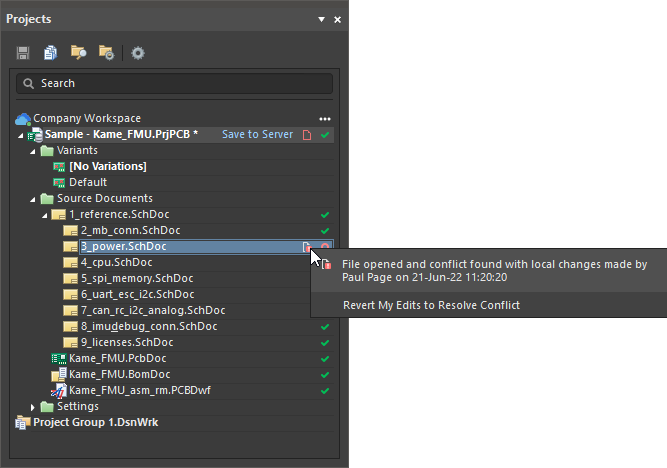

可操作软锁状态

当多个用户正在编辑作为工作区项目一部分的相同“软锁”文档时，项目面板中会出现相关的冲突状态图标。在此版本中，软锁功能提供的冲突状态图标现在可以操作。您可以单击图标通过恢复编辑来解决冲突。

要了解有关实时冲突预防的更多信息，请参阅协作者可视化和冲突预防页面的冲突预防部分

禁用中央存储库结构验证

由于无法向SVN中央存储库提交，存储库验证功能已被禁用。该功能将在未来的版本中得到改进和恢复。

禁用可操作的VCS状态图标

提供改进的文档VCS状态的功能目前已被禁用（默认情况下）。简要概述，此功能将项目面板中项目文档的VCS图标转换为活动控件，单击这些控件可以访问更多特定信息，以及执行适用操作的命令。如果您还没有体验到对性能的影响，您可以再次启用此功能。如需使用此功能，可以在Advanced Settings对话框中启用UI.ActionableDocumentStatuses选项。

平台改进

在分组选项卡中按字母顺序对文档进行排序

当大量的文档打开时，会按文档类型分组，或者使用Preferences对话框的System - View页面上的Group documents by kind选项按项目分组。在此版本中，文档列表按字母顺序排序。当在System - View页面上启用By document kind选项时，文档将按字母顺序排序。启用By Project选项后，文档将在文档类型中按字母顺序排序。下图示例显示了按字母顺序排列的原理图文档分组。

此功能处于公开测试阶段，如需使用，请在Advanced Settings对话框中启用UI.DocumentTabDropdownSorting 选项

Draftsman改进

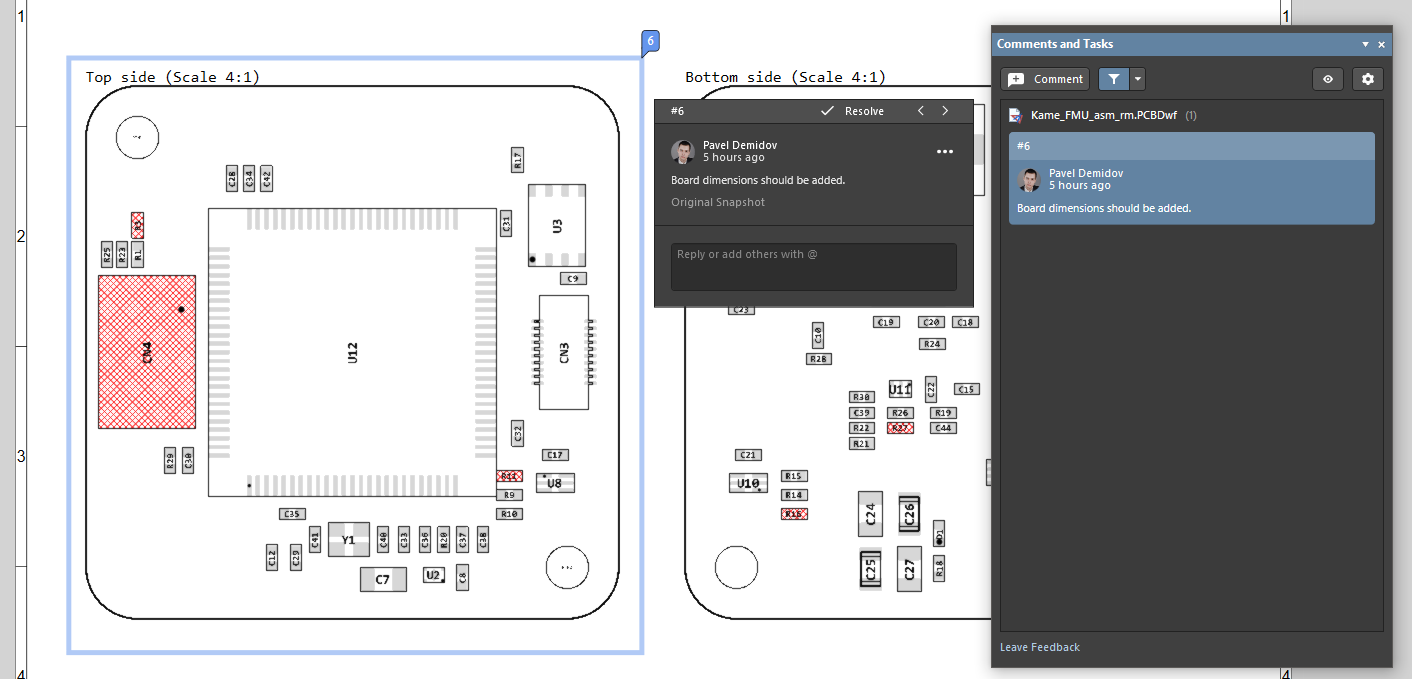

能够在Draftsman文档中添加和编辑注释

此版本添加了在Draftsman文档中创建和编辑注释的功能，类似于原理图和PCB文档中的现有功能。

您可以通过以下方式创建注释：

• 单击Comments and Tasks面板中的可用按钮+Comment。
• 在设计空间的右上角附近单击+。
• 使用主菜单中的Place » Comment命令。

此功能处于公开测试阶段，如需使用，请在Advanced Settings对话框中启用Draftsman.Comments选项。

电路仿真改进

为无模型元件自动分配仿真模型

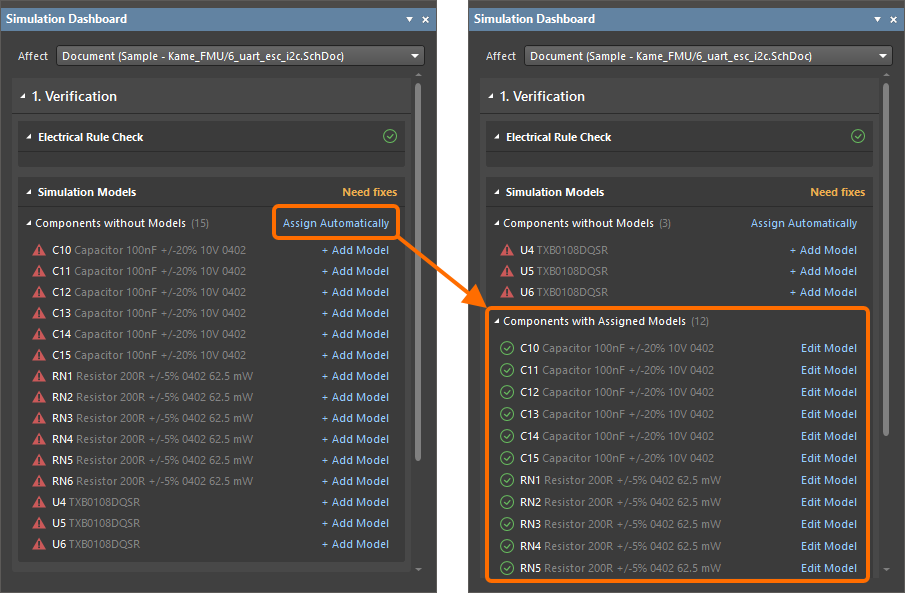

您可以使用该功能自动将仿真模型分配给无模型元件。如需使用此功能，请在仿真控制面板Verification阶段下的Components without Models区域中单击Assign Automatically。搜索将在以下来源依次执行：

1.本地- 本地存储的模型，位于Preferences对话框的Simulation – General页面的“Model path”字段中定义的路径中。

2.库–Available File-based Libraries对话框的Installed选项卡上列出的已安装库。3.服务器- 来自连接工作区的仿真模型。

4.Octopart - 云库中提供的仿真模型。

找到的模型将分配给元件，并在元件和仿真模型之间自动映射引脚。自动分配的结果显示在仿真控制面板中。

如果无法将仿真模型正确映射到元件，则该元件将列在仿真控制面板中具有部分指定模型条目的元件下。您可以单击元件的Edit Model链接，打开Sim Model对话框并编辑管脚映射。

此功能处于公开测试阶段，如需使用，请在Advanced Settings对话框中启用Simulation.ModelAutoAssign选项。

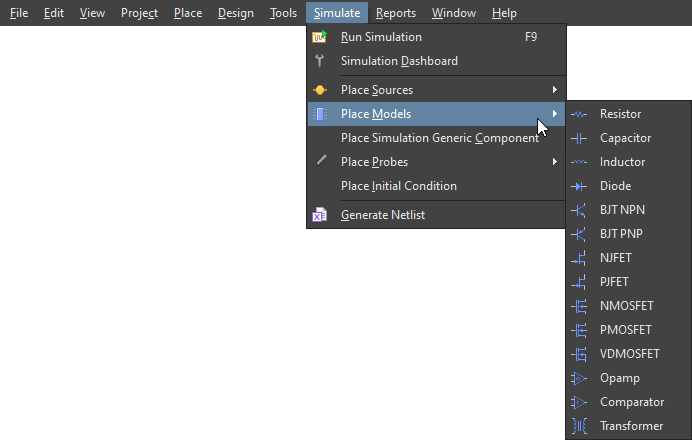

快速访问仿真通用元件

在此版本中，您现在可以从Simulate主菜单快速访问最常用的仿真通用元件（电阻、电容器、晶体管等）。

您也可以在Mixed Sim工具栏上找到这些命令。

（文章来源公众号：Altium）

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
